Với sự phát triển của khoa học-công nghệ trên thế giới, nhiều thành tựu khoa học và công nghệ mới đã được ứng dụng phát minh ra nhiều thiết bị hiện đại đa dạng, phức tạp từ kiểu dáng, vật liệu và có độ chính xác khác nhau tùy theo nhu cầu của các ngành công nghiệp. Trong dây chuyền sản xuất hàng loạt, đòi hỏi chi tiết, dưỡng đo cần được kiểm tra nhanh chóng hơn để tăng năng suất của doanh nghiệp.

Để đảm bảo độ chính xác & ổn định trong quá trình vân hành thiết bị tại nhà máy sản xuất, các thông số đo của thiết bị cần phải được theo đõi và kiểm tra thường xuyên thông qua các vật đo chuẩn, dưỡng đo chuẩn. Tuy nhiên, với hình dạng và vật liệu chế tạo các dưỡng chuẩn ngày càng đa dạng và phong phú hơn  nên các phương pháp đo truyền thống có thể không thể thỏa mãn được khi xác đinh nhiều thông số đo.

Để đáp ứng nhu cầu ngày càng cao này của khách hàng, QUATEST 3 đã trang bị MÁY ĐO TỌA ĐỘ BA CHIỀU  - Nhãn hiệu Hexagon Global để có thể thực hiện được nhiều phép đo thông số hình học của các loại dưỡng đo có hình dạng phức tạp bằng phương pháp tiếp xúc hoặc không tiếp xúc.

Máy đo tọa độ ba chiều

Máy đo tọa độ 3 chiều – CMM (Coordinate Measuring Machine) hoạt động theo nguyên lý xác định tọa độ các điểm trên bề mặt của vật thể thông qua các đầu dò chuyên dụng, dầu dò ảnh. Từ thông số tọa độ của các điểm đo này, thiết bị sẽ xác định được hầu hết các thông số cần đo với độ chính xác cao như số kích thước chi tiết, profile, góc, chiều sâu, độ song song, độ vuông góc, độ phẳng, độ trụ, độ tròn, độ đồng tâm…thông qua phần mềm chuyên dụng.

Bên cạnh đó, máy có chế độ điều chỉnh lực đo phù hợp đối với từng chi tiết đo, dưỡng đo do làm từ các vật liệu khác nhau. Đặc biệt, đối với những chi tiết, dưỡng đo cần đo nhanh máy vẫn cho kết quả đo chính xác do có chế độ tự động bù nhiệt độ.

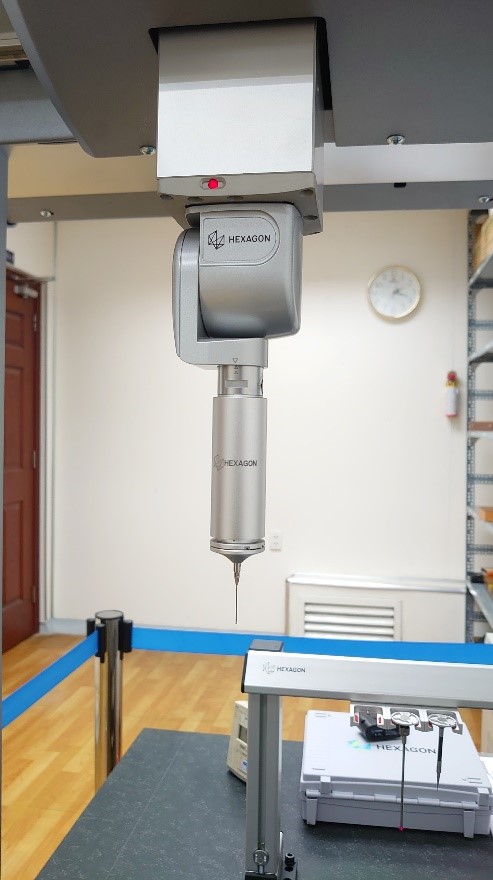

Hình 1. Máy đo tọa độ ba chiều Hexagon Global

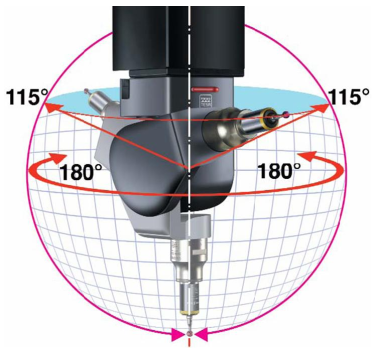

 Với hệ thống đệm khi giúp hoạt động nhẹ nhàng trên 3 phương di chuyển XYZ và xoay linh hoạt theo 2 mặt phẳng thẳng đứng và mặt phẳng nằm ngang.

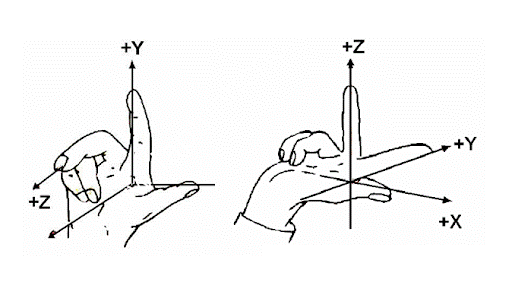

Hình 2. Các phương và chiều hoạt động của máy

Phương pháp đo tiếp xúc

Để đảm bảo độ chính xác của phép đo, trước mỗi lần đo bằng phương pháp đo tiếp xúc luôn tiến hành hiệu chuẩn kim đo bằng quả cầu chuẩn có độ tròn tốt hơn 0,1 µm.

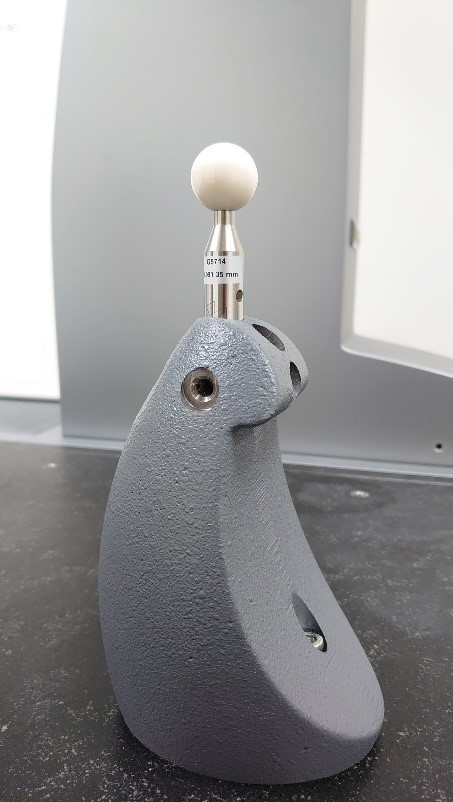

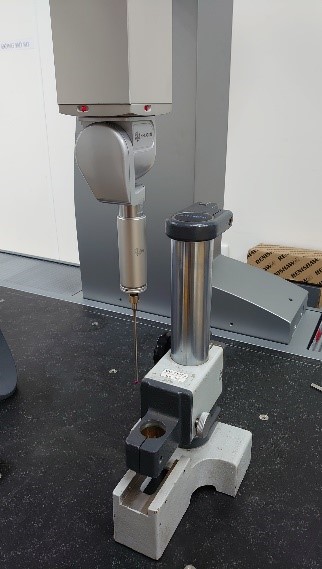

Hình 3. Đầu đo tiếp xúc (Touch probe) và quả cầu  chuẩn

Ở chế độ đo tự động, máy sử dụng hệ thống điều chỉnh phương tiếp xúc để đảm bảo đầu đo luôn di chuyển tiếp tuyến với kích thước cần đo giúp giảm thiểu sai số. Với chi tiết, dưỡng đo có hình dáng phức tạp, máy sử dụng bản vẽ ba chiều của chi tiết để lựa chọn góc độ, đường di chuyển phù hợp khi đo & thực hiện các phép đo với độ chính xác đến ± (1,5+ L/333) µm.

Phương pháp đo không tiếp xúc

Tương tự như phương pháp đo tiếp xúc, khi tiến hành đo chi tiết, dưỡng đo bằng phương pháp không tiếp xúc thì đầu đo quang đã được kiểm tra sai số bởi chuẩn phân tích ảnh có độ chính xác đến ±2 µm.

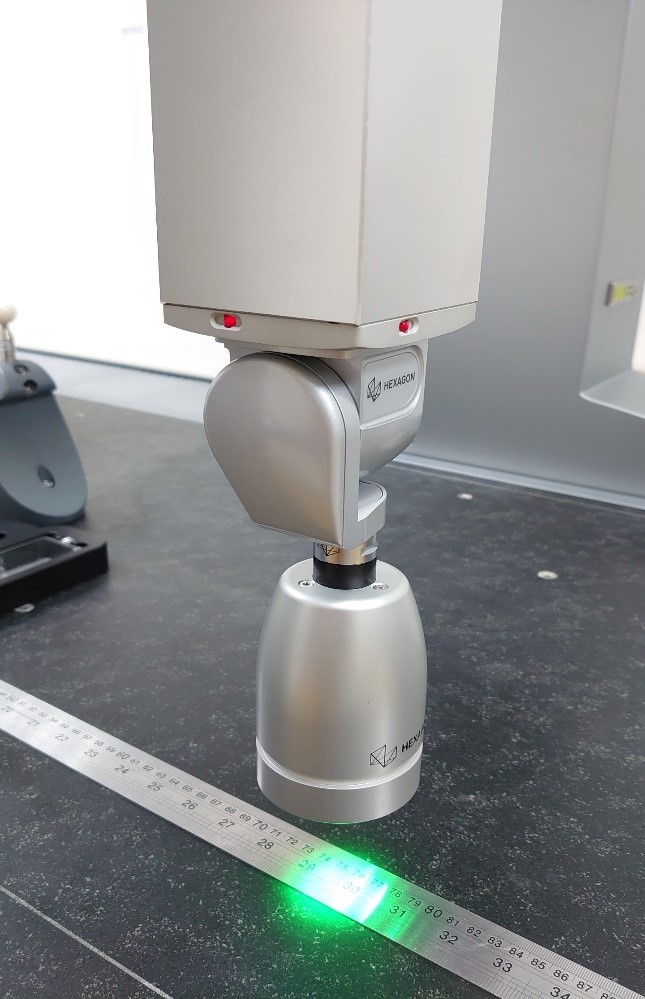

Hình 4. Đầu đo quang (Vision probe)

Trong quá trình đo quang học, máy tự động hiệu chỉnh tiêu cự để thu thập ảnh rõ nét nhất của chi tiết, dưỡng đo. Đối tượng đo được xây dựng bằng cách bắt nhiều điểm đo trên đối tượng nên đảm bảo độ chính xác của phép đo đến ± (4+ 6L)

Để đảm bảo việc thực hiện phép đo chính xác, máy đo tọa độ 3 chiều Hexagon Global được đặt trong môi trường làm việc của phòng Đo lường chuẩn, với nhiệt độ luôn được duy trì ở 20 ^oC với mức dao động không quá 1^oC, độ ẩm 50 %RH với mức dao động không quá 5 %RH, tốc độ gió không quá ngưỡng 0,2 m/s..

Như vậy bằng Máy đo tọa độ 3 chiều hiện có, QUATEST 3 có thể đáp ứng các yêu cầu đo kích thước các loại chi tiết & dưỡng đo có cấu trúc phức tạp, kích cỡ khác nhau từ nhỏ đến lớn (< 1000 mm), vật liệu từ kim loại đến phi kim loại. Đặc biệt với đầu dò quang kèm theo máy, QUATEST 3 còn đảm nhận được phép đo các thông số kích thước của bo mạch bằng phương pháp không tiếp xúc với độ tin cậy phù hợp.

Máy đo tọa độ 3 chiều đã được QUATEST 3 đưa vào sử dụng từ đầu năm 2021, quý khách hàng có nhu cầu về đo hoặc kiểm tra kích thước của Chi tiết đo. Dưỡng đo & Bo mạch vui lòng liên hệ

Phòng Đo lường Độ dài
